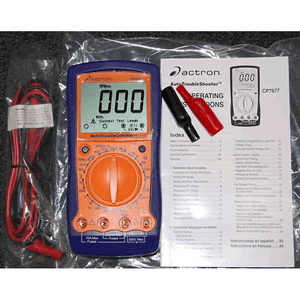

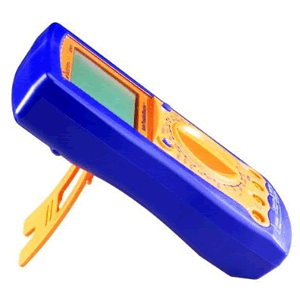

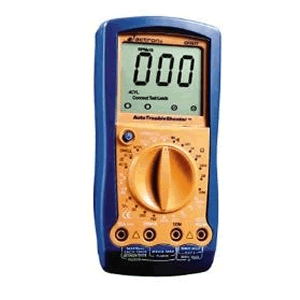

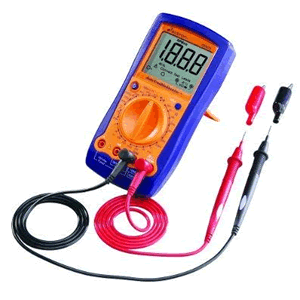

Multimetro y analizador Digital ACTRON CP7677 para automoviles.
ESPECIFICACIONES GENERALES:
1. INTERRUPTOR GIRATORIO El interruptor se gira para seleccionar una función.
2. VOLTIOS DE CC Esta función se usa para medir los voltajes de CC (corriente continua) en el intervalo de 0 a 1000V.
3. OHMIOS Esta función se usa para medir la resistencia de un componente en un circuito eléctrico en el intervalo de 0,1? a 20?. ( es el símbolo eléctrico para ohmios)
4. INSPECCION DEL DIODO / PRUEBAS DE CONTINUIDAD Esta función se usa para inspeccionar si un diodo es bueno o malo. Se usa también para inspecciones rápidas de continuidad de cables y terminales. Si el cable y la terminal son buenos sonará un tono audible.
5. SOSTÉN Presione el botón HOLD (SOSTÉN) para retener datos en el pantalla. En ese modo, se exhibe el anunciador "H".
6. CLAVIJAS DE GUIA DE PRUEBA La guía de prueba NEGRA se inserta siempre en el clavija COM. La guía de prueba ROJA se inserta en el clavija correspondiente al ajuste del interruptor giratorio del multímetro.
7. VOLTIOS DE CA Esta función se usa para medir los voltajes de CA en al intervalo de 0 a 750V.
8. AMPERIOS DE CC Esta función se usa para medir los amperios de CC (corriente continua) en el intervalo de 0 a 10A.
9. INTERVALO (DWELL) Esta función se usa para medir el INTERVALO en los sistemas de encendido del distribuidor y en los solenoides.
10. TACOMETRO (RPM) Esta función se usa para medir la velocidad del motor (RPM).
11. GIRARSE/APAGADO Presione para girar energía. Presione otra vez para dar vuelta a energía apagado.
12. PANTALLA Usada para mostrar en la pantalla todas las mediciones e información del multímetro.
USA UNA BATERIA DE 9 VOLTIOS CUADRADA.
Medición de voltaje de CC. Este multímetro puede usarse para medir los voltajes de CC en un intervalo de 0 a 1000V. Usted puede usar este multímetro para efectuar todas las mediciones de voltaje de CC indicados en el manual de servicio del vehículo.
Las aplicaciones más comunes son las mediciones de caídas de voltaje e inspeccionar si el voltaje correcto llegó al sensor o aun circuito particular. Medición de voltaje de CA. Este multímetro puede usarse para medir los voltajes de CA en un intervalo de 0 a 750V. Medición los RPM del motor. RPM se refiere a revoluciones por minuto. Al usar esta función usted debe multiplicar la lectura en la pantalla por 10 para obtener las RPM reales.
Si la pantalla lee 200 y el multímetro está graduado a 6 cilindros, las RPM reales del motor son 10 veces 200 ó 2000 RPM.
ESPECIFICACIONES GENERALES:
1. INTERRUPTOR GIRATORIO El interruptor se gira para seleccionar una función.
2. VOLTIOS DE CC Esta función se usa para medir los voltajes de CC (corriente continua) en el intervalo de 0 a 1000V.
3. OHMIOS Esta función se usa para medir la resistencia de un componente en un circuito eléctrico en el intervalo de 0,1? a 20?. ( es el símbolo eléctrico para ohmios)
4. INSPECCION DEL DIODO / PRUEBAS DE CONTINUIDAD Esta función se usa para inspeccionar si un diodo es bueno o malo. Se usa también para inspecciones rápidas de continuidad de cables y terminales. Si el cable y la terminal son buenos sonará un tono audible.
5. SOSTÉN Presione el botón HOLD (SOSTÉN) para retener datos en el pantalla. En ese modo, se exhibe el anunciador "H".
6. CLAVIJAS DE GUIA DE PRUEBA La guía de prueba NEGRA se inserta siempre en el clavija COM. La guía de prueba ROJA se inserta en el clavija correspondiente al ajuste del interruptor giratorio del multímetro.
7. VOLTIOS DE CA Esta función se usa para medir los voltajes de CA en al intervalo de 0 a 750V.
8. AMPERIOS DE CC Esta función se usa para medir los amperios de CC (corriente continua) en el intervalo de 0 a 10A.
9. INTERVALO (DWELL) Esta función se usa para medir el INTERVALO en los sistemas de encendido del distribuidor y en los solenoides.
10. TACOMETRO (RPM) Esta función se usa para medir la velocidad del motor (RPM).
11. GIRARSE/APAGADO Presione para girar energía. Presione otra vez para dar vuelta a energía apagado.
12. PANTALLA Usada para mostrar en la pantalla todas las mediciones e información del multímetro.
USA UNA BATERIA DE 9 VOLTIOS CUADRADA.
Medición de voltaje de CC. Este multímetro puede usarse para medir los voltajes de CC en un intervalo de 0 a 1000V. Usted puede usar este multímetro para efectuar todas las mediciones de voltaje de CC indicados en el manual de servicio del vehículo.
Las aplicaciones más comunes son las mediciones de caídas de voltaje e inspeccionar si el voltaje correcto llegó al sensor o aun circuito particular. Medición de voltaje de CA. Este multímetro puede usarse para medir los voltajes de CA en un intervalo de 0 a 750V. Medición los RPM del motor. RPM se refiere a revoluciones por minuto. Al usar esta función usted debe multiplicar la lectura en la pantalla por 10 para obtener las RPM reales.
Si la pantalla lee 200 y el multímetro está graduado a 6 cilindros, las RPM reales del motor son 10 veces 200 ó 2000 RPM.
